Крани застосовуються як запірні та запірно-регулюючі пристрої в технологічних лініях підприємств целюлозно-паперової, хімічної, коксохімічної, нафтопереробної, металургійній та ін. галузях промисловості. На агресивні робочі середовища, середовища з вмістом абразиву: розчини солей, лугів, кислоти, суспензії, шлами тощо на температуру до 260°С.

• Пробка (куля) виготовляється з нержавіючих сталей з нанесенням твердохромного покриття товщиною не менше 30 мкм і твердістю по HRC 59...62, або з використанням унікального карбонітридного покриття. Сідла виготовляються зі спеціального стійкого до корозії та зносостійкого чавуну, що забезпечує надійну і довговічну роботу даної конструкції у високоабразивних і агресивних середовищах;
• Унікальні технології шліфування і притирання сферичних поверхонь пробки і сідла дозволяють отримати герметичність класу від В до А по ГОСТ9544 для ущільнення «метал-по-металу»;
• Виконання сідла «метал-по-металу» дозволяє використовувати крани шарові як в запірному, так і в регулюючому режимі;
• Крани кульові мають повнопрохідну конструкцію, що мінімізує гідравлічні втрати в трубопроводі і запобігає знос робочих поверхонь крану;
• Крани виготовляються у виконанні з ручним (механічним) приводом, з пневмо- та електроприводом;

Клас герметичності по ГОСТ9544		Клас В (на вимогу замовника — А)
Кліматичне виконання по ГОСТ15150-69		У1 - помірне (температура навколишнього середовища від -45ºС до +50ºС) ХЛ1 - холодне (температура навколишнього середовища від -60ºС до +40ºС)
Тип керування		Р - ручний (механічний) привід; П - пневматичний привід; Э - електропривод
Приєднання до трубопроводу		фланцеве по ГОСТ 12815-80
Повний середній термін служби		10 років
Повний середній ресурс		не менше 4 000 циклів
Напрацювання на відмову		не менше 500 циклів
Робоче середовище	для виконання за матеріалами - С	слабоагресивні рідини з вмістом абразиву (Цементний розчин, технічна, пластова вода і т.п.)
	для виконання за матеріалами - Н або М	високо агресивні середовища з вмістом абразиву (суспензії, шлами, варильний розчин целюлози, сірчана, соляна кислоти, луги) та інші агресивні і абразивні середовища
Виготовлення		серійно по ТУ У 29.1-35907383-001:2008

Основні деталі	Тип виконання*
	С (вуглецева сталь)	Н (нержавіюча сталь)	М (кислотостійка сталь)
1. Корпус	Сталь 20	Сталь 12Х18Н10Т	Сталь 10Х17Н13М2Т
2. Пробка	Сталь 30Х13 +Хтв30 або СN	Сталь 12Х18Н10Т+Хтв30 або СN	Сталь10Х17Н13М2Т+Хтв30 або СN
3. Шпіндель	Сталь 30Х13	Сталь 12Х18Н10Т	Сталь 10Х17Н13М2Т
4. Сідло	Чавун АСЧ2	корозієстійкий чавун ЧХ28	корозієстійкий чавун ЧХ28

Хтв30 - твердохромне покриття товщиною не менше 30 мкм

СN — карбонітридне покриття

* За індивідуальним замовленням можливе виготовлення кранів з інших корозійностійких сталей.

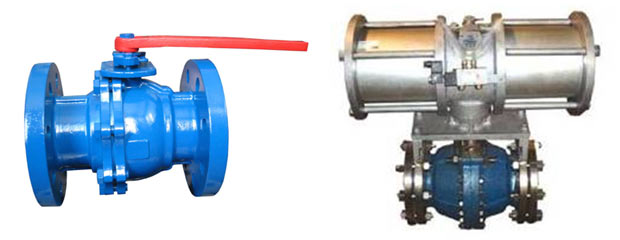

Кран кульовий з ручним приводом (DN ≤150)	Кран кульовий з ручним механічним приводом (DN ≥200)
Кран кульовий з пневматичним приводом подвійної дії (ПК)	Кран кульовий з пневматичним приводом з пружиною повернення (ПКП)

Основні виконання кранів кульових. Схема умовного позначення.

Тип арматури	Марка крану	Умовний діаметр, DN, мм	Номі- нальний тиск, PN МПа (кгс/см2)	Виконання за матеріалами	Тип привода	Приєд- нання до трубо- проводу	Клімати- чне виконання	Габаритно-будівельні розміри, мм				Вага, кг
								L	Н	D	В
Кран кульовий	ВКМ.М	15	0,6 (6)   1,0 (10)   1,6 (16)   2,5 (25)   4,0 (40)	С     Н     М	Р	Фланцеве	У1       ХЛ1	115	125	95	250	2,9
		15			П			115	240	95	315	16,0
		15			Э			115	470	95	560	18,0
		20			Р			120	130	105	250	3,5
		20			П			120	260	105	315	17,5
		20			Э			120	480	105	560	19,5
		25			Р			125	142	115	250	4,9
		25			П			125	270	115	315	18,0
		25			Э			125	480	115	605	21,5
		32			Р			130	158	135	320	6,8
		32			П			130	300	135	315	20,0
		32			Э			130	545	135	670	23,0
		40			Р			140	198	145	320	8,8
		40			П			140	320	145	315	25,0
		40			Э			140	565	145	670	34,0
		50			Р			150	215	150	365	11,0
		50			П			150	380	150	370	32,0
		50			Э			150	610	150	1350	43,0
		80			Р			180	265	195	500	20,0
		80			П			180	415	195	560	57,0
		80			Э			180	630	195	1350	72,0
		100			Р			190	300	215	500	28
		100			П			190	460	215	560	62,0
		100			Э			190	680	215	1350	80,0
		125			Р			325	365	170	500	59,0
		125			П			325	520	170	670	79,0
		125			Э			325	720	170	1350	95,0
		150			Р			350	390	300	700	78,0
		150			П			350	700	300	690	185,0
		150			Э			350	780	300	1850	240,0
		200			Р			400	490	360	600	165,0
		200			П			400	530	360	690	230,0
		200			Э			400	880	360	1850	295,0
		250			Р			450	537	425	600	245,0
		250			П			450	750	425	690	325,0
		250			Э			450	900	425	1850	385,0

Примітка

Можлива комплектація кранів кульових з пневмоприводом додатковими блоками:
ПР — пневморозподільник (24;110;220 В); ФР — фільтр-регулятор; РД — ручний дублер, КБС — клапан швидкого скидання; СКП — сигналізатор кінцевих положень; КМЧ(Комплект монтажних частин): відповідні фланці, кріплення, прокладки.

Кран кульовий фланцевий марки ВКМ.М з умовним діаметром DN200 і номінальним тиском PN1,6МПа, матеріал крана — сталь 12Х18Н10Т, з пневмоприводом, пневморозподільника 24В і сигналізатором кінцевих положень, кліматичного виконання У1, на робоче середовище варильний розчин целюлози до 260ºС.

Кран кульовий ВКМ.М-200-16-Н-П (фланцевий, У1,ПР 24В,СКП, варильний розчин целюлози до 260ºС) ТУ У 29.1-35907383-001:2008

Примітка

• Тип приєднання, кліматичне виконання, комплектація відповідними деталями, вимоги по комплектації пневмо- і електроприводів, особливості робочого середовища, вказуються в дужках після основного позначення крана кульового.
• Для замовлення кранів з параметрами відмінними від табличних необхідно заповнити та надіслати форму замовлення, вказавши зворотний контакт для зв'язку, з метою узгодження можливості виготовлення і постачання.
